点击图片查看原图TEMATEC热电偶符合DIN EN 43710和DIN EN 60584的护套热电偶
由于其性能，铠装热电偶用于化工厂，发电厂，管道，
用于发动机构造和试验台上。
热电偶适用于船舶系统，难于使用
使用条件 用于温度测量
在废气，柴油发动机，冷却水，油路中，
储存u。 一个。 米 适当。
在柔性薄壁护套电缆中，
将热线嵌入压制的耐火氧化镁中。
护套和热电偶之间良好的热传递可缩短响应时间（从0.15 s到t 0.5）
且测量精度高。 防震一
施工保证使用寿命长。
适用于–200 ... + 1400°C的温度
耐冲击的护套软电缆
测量插件
保护管直径从0.5毫米起
快速响应时间，请参见表
特定于应用程序的安装长度取决于需求
技术指标：
绝缘电阻（热电偶对
外套）：室温1000 M欧姆
用250伏直流电压测量
电缆直径为1.5 mm，双元件电缆直径为2.2 mm
最小弯曲半径是外部的5倍
直径。最小安装长度为
0.5至2.0毫米EL 50毫米，3.0
高达6.0毫米EL M 100毫米。
热电偶对着
被隔离的外套。在量具中
是根据的热电偶（元素）
DIN EN 60584，2级和DIN 43710
用过的。设计也是可能的
有两个热电偶。
测试压力：在40 bar（氦气）的测量点测试密封性。
类型选择
该目录中提供的类型是
最常见的形式和
运行条件。
温度测量范围
最高温度范围
与周围介质有关
空气。关于在其他媒体中的使用
在较高温度范围内的操作条件方面有丰富的经验
我们建议与我们联系。
测量精度1/2 DIN。按要求
可以测试证书（根据
DIN 50049）。
对于工作温度高于1000°C的贵金属热电偶，请订购
需要有关操作和测量条件的信息。
●结构
薄壁套管中有1或2
将热电偶牢固地压成陶瓷粉末。
热线相互抵靠
并与外套管绝缘。
对于带有连接补偿线的类型，该补偿线固定在热线上
连接的。
数据表护套热电偶，第2/12页
组装说明
安装长度应选择为
探头尖端是外径的5倍
液体和20 x外径
对于来自被测介质的气体
被测量误差包围
散热也可以忽略不计
保持。
对于连接到测量设备，仅
使用与热电偶相对应的延长电缆或补偿电缆
成为。
装配连接器配件
带螺帽的补偿式电缆插座
M 12，IP 67，尼龙外壳，带4个螺钉；
螺纹M 12 x 1（DIN VDE 0627）电缆入口PG 7; IP 67。
带有直电缆出口的电缆插座可以组装，
带有电缆应力消除和螺钉连接触点，IP 67； 最高温度= 90°C
订单号。 M 12-SF 032（直版）
带有90°电缆出口的电缆插座，可以组装，
带有电缆应力消除IP 67； 最高温度= 90°C
外观颜色为黑色；
订单号。 4M 12-WF 033（弯角版本）
模压延长线
对于MT 005：
补偿电缆插座
螺帽M 12; IP 67
带硅胶模压线
AWG 24（2 x 0.20平方毫米）; IP 67
Tmax（插头）= 90°C
Tmax（电缆）= 180°C
长度：1500 = 1500毫米
3000 = 3000毫米
5000 = 5000毫米
型号
TEMATEC MT001
TEMATEC MT002
TEMATEC MT005
TEMATEC MT006

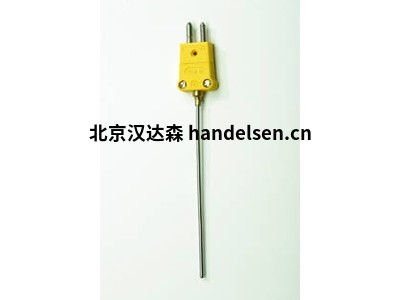

TEMATEC护套热电偶MT005型号
TEMATEC MT001
TEMATEC MT002
TEMATEC MT005
TEMATEC MT006
